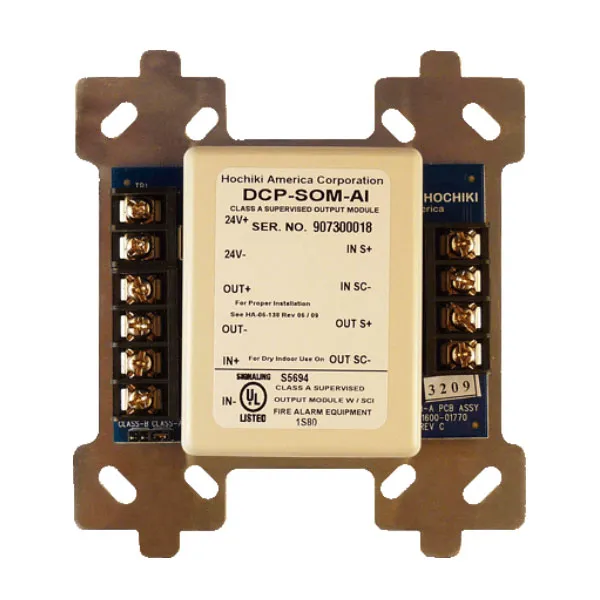

Module địa chỉ Hochiki DCP-SOM-AI – Đầu ra có cách li cho chuông báo cháy
Liên hệ: 0862.119.114
Mã sản phẩm: DCP-SOM-AI
Nguồn cấp: 25.3 – 39V DC
Dòng tiêu thụ: 350μA – 405μA
Số lượng thiết bị cài đặt: 127 thiết bị/01 loop
Nhiệt độ hoạt động: 0°C – 49°C
Độ ẩm: 90% không ngưng tụ
Tổng Quan Về Sản Phẩm
Module địa chỉ Hochiki DCP-SOM-AI là dòng module điều khiển đầu ra có tích hợp sẵn mạch cách ly ngắn mạch (Short-Circuit Isolator), được thiết kế chuyên biệt để đóng ngắt, cấp nguồn kích hoạt chuông báo cháy và các thiết bị ngoại vi. Trong các hệ thống báo cháy địa chỉ Hochiki chuyên dụng tiêu chuẩn UL/FM, việc điều khiển và kích hoạt đồng bộ các thiết bị cảnh báo âm thanh – ánh sáng (chuông, còi, đèn chớp) đòi hỏi tính ổn định và an toàn điện rất cao.
Được nghiên cứu và sản xuất theo tiêu chuẩn khắt khe của Hochiki America, sản phẩm không chỉ cung cấp tín hiệu kích hoạt tức thì khi xảy ra sự cố mà còn bảo vệ đường truyền SLC loop khỏi sự cố chập ngắn mạch, giữ cho toàn bộ hệ thống hoạt động liên tục, không bị tê liệt.
Thông Số Kỹ Thuật Chi Tiết
| Đặc tính kỹ thuật | Chi tiết thông số |
| Mã sản phẩm | DCP-SOM-AI (Supervised Output Module with Isolator) |
| Thương hiệu / Xuất xứ | Hochiki (USA) |
| Điện áp hoạt động (SLC) | 25.3 VDC – 39.0 VDC |
| Dòng tiêu thụ ở trạng thái chờ | 350 μA |
| Dòng tiêu thụ khi báo động | 405 μA |
| Dung lượng loop | Tối đa 127 thiết bị / 1 loop giao tiếp SLC |
| Chức năng giám sát & cách ly | Giám sát hở mạch/ngắn mạch ngõ ra; tích hợp bộ cách ly sự cố SLC |
| Số tiếp điểm điều khiển | 2 tiếp điểm Form A độc lập trên cùng 1 địa chỉ SLC |
| Nhiệt độ môi trường hoạt động | 0°C đến 49°C (32°F – 120°F) |
| Độ ẩm môi trường | Tối đa 90% RH (không ngưng tụ) |
| Phương thức cài đặt địa chỉ | Cài đặt địa chỉ điện tử qua thiết bị lập trình cầm tay TCH-B100 / TCH-B200 |
| Đèn LED chỉ thị | Đèn LED 2 màu (nhấp nháy xanh khi quét bình thường, đỏ khi kích hoạt) |
Ưu Điểm & Tính Năng Nổi Bật
- Tích hợp mạch cách ly sự cố thông minh (Isolator): Ký hiệu “-AI” biểu thị tính năng cách ly tích hợp sẵn. Khi xảy ra chập mạch trên đường dây SLC loop gần module, bộ cách ly sẽ tự động cô lập điểm lỗi, ngăn ngừa sự cố làm sập toàn bộ loop và duy trì hoạt động cho các đầu báo, module khác.
- Tối ưu chi phí địa chỉ: Cung cấp 2 ngõ ra tiếp điểm rơ-le độc lập nhưng chỉ chiếm duy nhất 01 địa chỉ trên đường loop, giúp tiết kiệm dung lượng quản lý của tủ trung tâm FireNET / Latitude.
- Lập trình trễ và điều khiển linh hoạt: Hỗ trợ cài đặt thời gian trễ đóng ngắt, nhóm thiết bị theo từng zone, từng khu vực để phục vụ kịch bản sơ tán theo tầng linh hoạt.
- Độ bền bỉ và chuẩn hóa cao: Thiết kế nhỏ gọn, dễ dàng lắp đặt vào hộp nối tiêu chuẩn 4 inch vuông hoặc tủ điều khiển kỹ thuật PCCC.

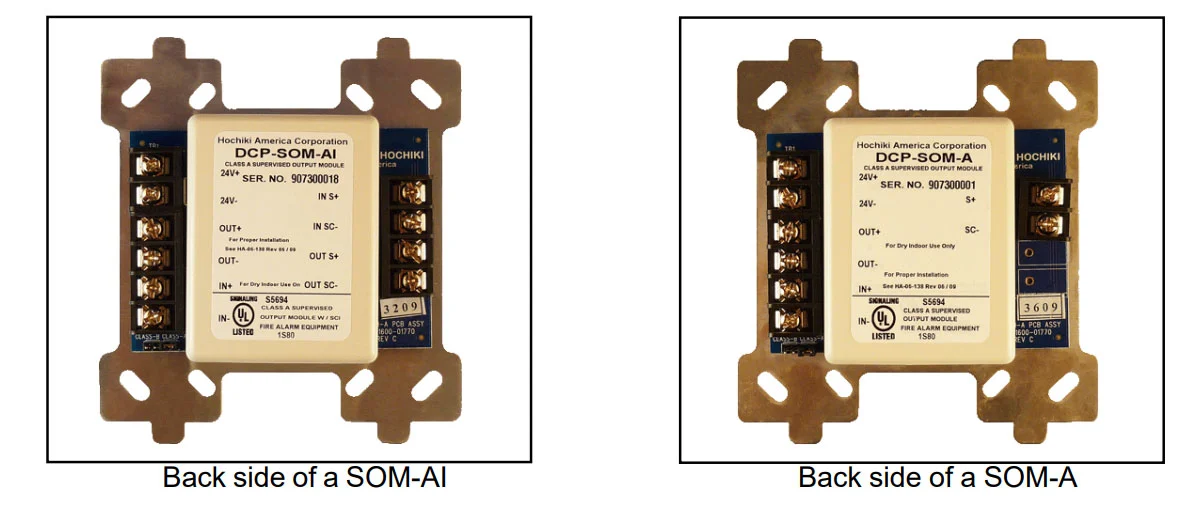

Bảng so sánh chi tiết Hochiki DCP-SOM-A vs DCP-SOM-AI
| Tiêu chí so sánh | Hochiki DCP-SOM-A | Hochiki DCP-SOM-AI |
| Ý nghĩa ký hiệu | Supervised Output Module – Class A | Supervised Output Module – Class A with Isolator |
| Mạch cách ly sự cố (SCI) | Không tích hợp | Tích hợp sẵn mạch cách ly ngắn mạch (SCI – Short Circuit Isolator) |
| Hành vi khi chập đường dây SLC | Nếu loop xảy ra ngắn mạch gần module, đường SLC có thể bị gián đoạn/mất kết nối đến khi tủ ngắt hoặc cần module cách ly rời (DCP-SCI). | Tự động cô lập đoạn dây bị chập mạch, bảo vệ toàn bộ phần còn lại của đường loop SLC vẫn hoạt động bình thường. |
| Dòng tiêu thụ SLC (Chế độ chờ – Normal) | Thấp hơn: khoảng 220 µA – 320 µA | Cao hơn đôi chút do nuôi mạch SCI: khoảng 350 µA – 520 µA |
| Dòng tiêu thụ SLC (Báo động – Alarm LED On) | Khoảng 7.3 mA | Khoảng 7.5 mA |
| Điện áp hoạt động SLC | 25.3 VDC – 39.0 VDC | 25.3 VDC – 39.0 VDC |
| Nguồn phụ cấp tải (Auxiliary 24V) | 24 VDC (tối đa ngõ ra tải 2A @ 24VDC) | 24 VDC (tối đa ngõ ra tải 2A @ 24VDC) |
| Số lượng tối đa trên 1 Loop SLC | 127 thiết bị / Loop | 127 thiết bị / Loop |
| Dung lượng địa chỉ sử dụng | Chiếm 01 địa chỉ (quản lý 2 tiếp điểm Form A) | Chiếm 01 địa chỉ (quản lý 2 tiếp điểm Form A) |
| Cài đặt địa chỉ | Bộ lập trình cầm tay TCH-B100 / TCH-B200 | Bộ lập trình cầm tay TCH-B100 / TCH-B200 |
| Đèn LED hiển thị | 2 màu (Xanh: Quét bình thường / Đỏ: Kích hoạt ngõ ra) | 2 màu (Xanh: Quét bình thường / Đỏ: Kích hoạt / Báo lỗi cách ly) |
| Giá thành thiết bị | Tiết kiệm hơn, phù hợp tối ưu ngân sách vật tư | Cao hơn một chút do tích hợp module cách ly cao cấp |
