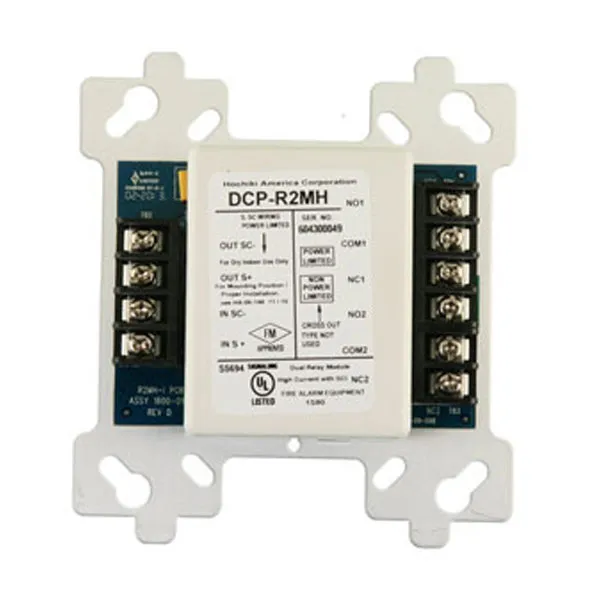

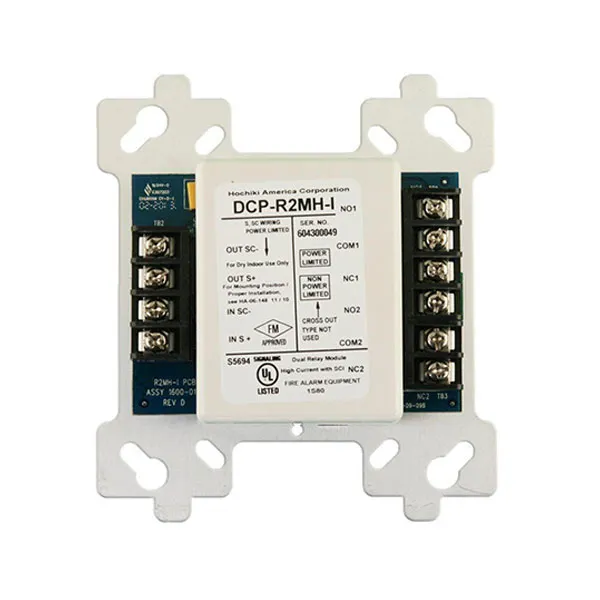

Module địa chỉ Hochiki DCP-R2MH điều khiển 02 ngõ ra 8A

Module địa chỉ Hochiki DCP-R2MH điều khiển 02 ngõ ra 8A

1 ₫

Mã sản phẩm: DCP-R2MH
Nguồn cấp: 25.3 – 39V DC
Dòng tiêu thụ: 350μA – 405μA
Số lượng thiết bị cài đặt: 127 thiết bị/01 loop
Nhiệt độ hoạt động: 0°C – 49°C
Độ ẩm: 90% không ngưng tụ

Danh mục: Báo cháy địa chỉ Hochiki, Module điều khiển Thẻ: báo giá DCP-R2MH, cách đấu nối module DCP-R2MH, module điều khiển liên động Hochiki, module relay Hochiki DCP-R2MH, module rơ-le kép Hochiki 8A, thông số kỹ thuật DCP-R2MH Thương hiệu: Hochiki

Module địa chỉ Hochiki DCP-R2MH là gì?

Hochiki DCP-R2MH là module rơ-le kép địa chỉ thông minh (Dual Relay Module) thuộc hệ thống báo cháy địa chỉ Hochiki giao thức kỹ thuật số DCP của Hochiki (Mỹ). Thiết bị cung cấp 02 tiếp điểm khô độc lập Form C (NO/NC) chịu tải dòng cao lên đến 8A @ 30VDC / 4.8A @ 250VAC trên cùng một địa chỉ đường loop tín hiệu SLC. DCP-R2MH chuyên dùng để điều khiển liên động hệ thống HVAC, quạt hút khói, cửa từ chống cháy, hạ thang máy và kích hoạt các thiết bị cảnh báo công suất lớn.

1. Giới thiệu Module điều khiển 2 ngõ ra Hochiki DCP-R2MH

Trong các công trình hiện đại (tòa nhà văn phòng, chung cư cao tầng, nhà xưởng sản xuất), hệ thống báo cháy không chỉ dừng lại ở nhiệm vụ phát hiện hỏa hoạn mà còn phải thực hiện nhiệm vụ sống còn: kích hoạt liên động điều khiển các hệ thống cơ điện (M&E) nhằm ngăn khói lan, hỗ trợ thoát nạn và tạo điều kiện thuận lợi cho công tác chữa cháy.

Đối với các thiết bị tiêu thụ công suất dòng lớn, các dòng module relay thông thường (chịu tải 1A – 2A) thường không đáp ứng được hoặc dễ dẫn đến hiện tượng dính tiếp điểm, quá tải. Module địa chỉ Hochiki DCP-R2MH ra đời nhằm giải quyết triệt để vấn đề này nhờ khả năng chịu tải tiếp điểm lên tới 8A, mang lại sự ổn định và độ tin cậy tuyệt đối cho các hệ thống liên động khẩn cấp.

2. Thông số kỹ thuật chi tiết của Hochiki DCP-R2MH

Thuộc tính kỹ thuật	Chi tiết thông số
Mã sản phẩm (Model)	DCP-R2MH
Hãng sản xuất	Hochiki (USA)
Điện áp hoạt động trên Loop SLC	25.3 – 39.0 VDC
Dòng tiêu thụ ở chế độ giám sát (Standby)	350 μA
Dòng tiêu thụ ở chế độ kích hoạt (Alarm)	405 μA
Số lượng ngõ ra điều khiển	02 ngõ ra rơ-le độc lập kiểu Form C (NO / C / NC)
Định mức tiếp điểm tải (Relay Contact Rating)	8.0A @ 30 VDC hoặc 4.8A @ 250 VAC (Tải thuần trở)
Số lượng thiết bị tối đa trên Loop	Lên tới 127 thiết bị / 01 SLC Loop
Chế độ đường loop hỗ trợ	Class A (Style 6, 7) hoặc Class B (Style 4)
Chỉ thị trạng thái (LED)	LED 2 màu (Xanh/Đỏ) được lập trình qua phần mềm trung tâm
Dải nhiệt độ hoạt động	0°C đến 49°C (32°F – 120°F)
Độ ẩm cho phép	Tối đa 90% RH (Không ngưng tụ)
Tiêu chuẩn kiểm định	UL 864, NFPA 72

3. Đặc điểm và ưu thế vượt trội của Module Hochiki DCP-R2MH

3.1. Tiếp điểm chịu tải công suất cao (8A)

Ký tự “H” (High Current) trong mã sản phẩm khẳng định công suất đóng cắt mạnh mẽ: chịu được dòng lên tới 8A ở điện áp 30VDC hoặc 4.8A ở 250VAC. Người thiết kế hệ thống có thể kết nối trực tiếp với nhiều loại tải tiêu thụ mà không nhất thiết phải đấu nối thêm rơ-le trung gian cồng kềnh, giảm thiểu chi phí thiết bị và điểm đấu nối trên tủ kỹ thuật.

3.2. Tiết kiệm địa chỉ Loop – 2 ngõ ra độc lập trên 1 địa chỉ

Mỗi module DCP-R2MH chỉ chiếm 01 địa chỉ duy nhất trên đường dây tín hiệu SLC của tủ trung tâm FireNET / FireNET Plus, nhưng lại cung cấp 02 tiếp điểm rơ-le Form C hoạt động hoàn toàn độc lập. Cả 2 relay đều có thể được lập trình thời gian trễ (delay timer), điều kiện logic kích hoạt riêng biệt tùy theo ma trận điều khiển (Cause and Effect Matrix).

3.3. Cơ chế Rơ-le chốt từ tính (Mechanically Latching Relay)

DCP-R2MH sử dụng công nghệ rơ-le chốt cơ học tiên tiến. Đặc điểm này giúp module:

Không cần cấp nguồn phụ 24VDC: Giảm đáng kể chi phí cáp điện nguồn và chi phí nhân công kéo dây.
Tiêu hao năng lượng cực thấp: Chỉ lấy dòng nuôi vi mô từ chính đường loop tín hiệu (Standby chỉ 350 μA).
Giữ nguyên trạng thái: Rơ-le duy trì chắc chắn trạng thái tiếp điểm ngay cả khi có sự cố sụt áp tạm thời trên đường truyền.

3.4. Cài đặt địa chỉ điện tử linh hoạt

Địa chỉ của module DCP-R2MH được cài đặt bằng thiết bị lập trình cầm tay chuyên dụng Hochiki TCH-B100 / TCH-B200, hoàn toàn không dùng switch gạt cơ học hay con xoay (rotary switch). Điều này loại bỏ triệt để nguy cơ sai lệch địa chỉ do oxy hóa hoặc chạm chập trong môi trường ẩm.

Xem thêm một số Module địa chỉ Hochiki khác:

Câu hỏi thường gặp (FAQ)

Q1: Module Hochiki DCP-R2MH khác gì so với DCP-R2ML?

Trả lời: Điểm khác biệt mấu chốt nằm ở công suất chịu dòng của tiếp điểm rơ-le:

DCP-R2ML (Low): Định mức tiếp điểm là 2A @ 30VDC / 0.5A @ 120VAC.
DCP-R2MH (High): Định mức tiếp điểm lên tới 8A @ 30VDC / 4.8A @ 250VAC, thích hợp cho các thiết bị điều khiển công suất lớn.

Q2: Module DCP-R2MH có cần cấp thêm nguồn phụ 24V không?

Trả lời: Không. Module sử dụng cơ chế chốt cơ học (mechanically latching) và lấy nguồn trực tiếp từ đường loop SLC tín hiệu của tủ báo cháy, giúp tiết kiệm chi phí thi công dây nguồn phụ.

Q3: Cài đặt địa chỉ cho module DCP-R2MH như thế nào?

Trả lời: Thiết bị sử dụng bộ nhớ EEPROM nội bộ, được cài đặt địa chỉ từ 1 đến 127 bằng thiết bị lập trình địa chỉ cầm tay Hochiki TCH-B100 / TCH-B200 thông qua giắc cắm trên bo mạch.
