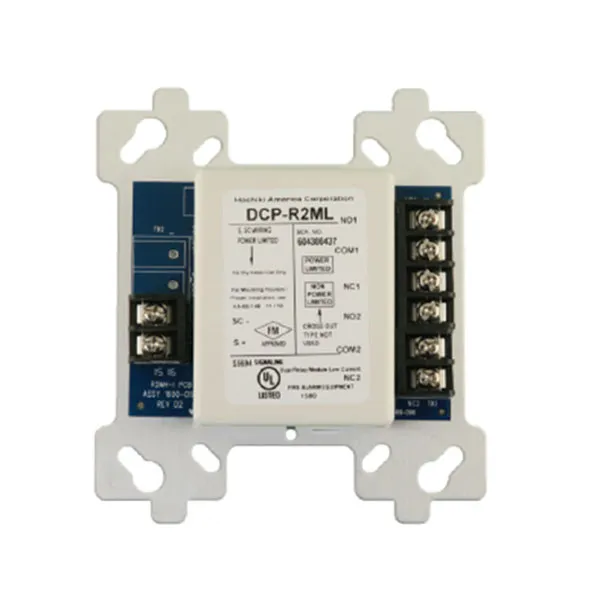

Module địa chỉ Hochiki DCP-R2ML điều khiển 02 ngõ ra NO NC

Module Địa Chỉ Hochiki DCP-R2ML Điều Khiển 02 Ngõ Ra NO/NC: Giải Pháp Kích Hoạt Liên Động Chuẩn UL/FM

• Thiết bị: Module điều khiển 2 ngõ ra rơ-le độc lập dạng Form C (tiếp điểm khô NO/NC).
• Chỉ tiêu địa chỉ: Tích hợp 02 rơ-le điều khiển riêng biệt nhưng chỉ chiếm 01 địa chỉ duy nhất trên mạch vòng SLC.
• Nguồn cấp: Lấy trực tiếp từ đường loop tín hiệu (25.3 – 39 VDC), không cần nguồn phụ 24VDC bên ngoài.
• Tiếp điểm tải: 2A @ 30VDC hoặc 0.5A @ 120VAC.
• Tiêu chuẩn: Đạt chứng nhận an toàn phòng cháy chữa cháy quốc tế UL 864, FM, CSFM.
• Ứng dụng: Điều khiển liên động xả khí, ngắt hệ thống thông gió, gọi thang máy khẩn cấp, kích hoạt quạt hút khói/tăng áp, đóng cửa ngăn cháy, điều khiển chuông còi đèn.

1. Giới thiệu tổng quan về Module Hochiki DCP-R2ML

Trong một hệ thống báo cháy địa chỉ tự động, ngoài việc phát hiện sớm khói và nhiệt, việc kích hoạt liên động điều khiển các hệ thống kỹ thuật tòa nhà (HVAC, thang máy, cửa ngăn cháy, quạt tăng áp…) giữ vai trò quyết định đến an toàn thoát nạn.

Hochiki DCP-R2ML là dòng module điều khiển ngõ ra rơ-le địa chỉ thông minh thuộc hệ sinh thái Hochiki (Mỹ). Thiết bị được trang bị 2 tiếp điểm rơ-le dạng Form C hoàn toàn độc lập, cho phép lập trình linh hoạt các kịch bản kích hoạt thiết bị ngoại vi khi có tín hiệu cảnh báo cháy từ tủ trung tâm FireNET.

2. Ưu điểm nổi bật của Hochiki DCP-R2ML

Tiết kiệm địa chỉ Loop (2 trong 1)

Khác với các dòng module thông thường, DCP-R2ML cung cấp 2 tiếp điểm rơ-le độc lập (Form C: NO/NC/COM) nhưng chỉ tiêu tốn 1 địa chỉ SLC. Điều này giúp tối ưu hóa dung lượng mạch loop (lên đến 127 thiết bị / 254 rơ-le mỗi loop), giảm đáng kể chi phí đầu tư card mở rộng loop cho công trình.

Hoạt động trực tiếp từ đường truyền tín hiệu (Không cần cấp nguồn phụ)

Module tiêu thụ dòng cực thấp (chế độ chờ 350µA, báo động 405µA) và lấy nguồn trực tiếp từ đường loop SLC (25.3 – 39VDC). Kỹ sư không cần phải kéo thêm đường dây nguồn 24VDC phụ riêng biệt từ tủ về từng vị trí đặt module, giúp đơn giản hóa hệ thống dây dẫn và giảm chi phí thi công.

Khả năng lập trình linh hoạt với 16 trạng thái ưu tiên

DCP-R2ML hỗ trợ lập trình tới 16 mức trạng thái ưu tiên, phân vùng kích hoạt linh hoạt (zoning capability). Thiết bị có thể nhận lệnh trễ hoặc kích hoạt đồng thời theo các ma trận liên động phức tạp.

Giám sát trạng thái hoạt động trực quan bằng LED

• Đèn LED nhấp nháy xanh: Hệ thống đang giao tiếp bình thường với tủ trung tâm.
• Đèn LED sáng đỏ liên tục: Tiếp điểm rơ-le đang được kích hoạt.
• Cài đặt địa chỉ dễ dàng, nhanh chóng thông qua bộ lập trình cầm tay chuyên dụng Hochiki TCH-B100.

3. Bảng thông số kỹ thuật chi tiết

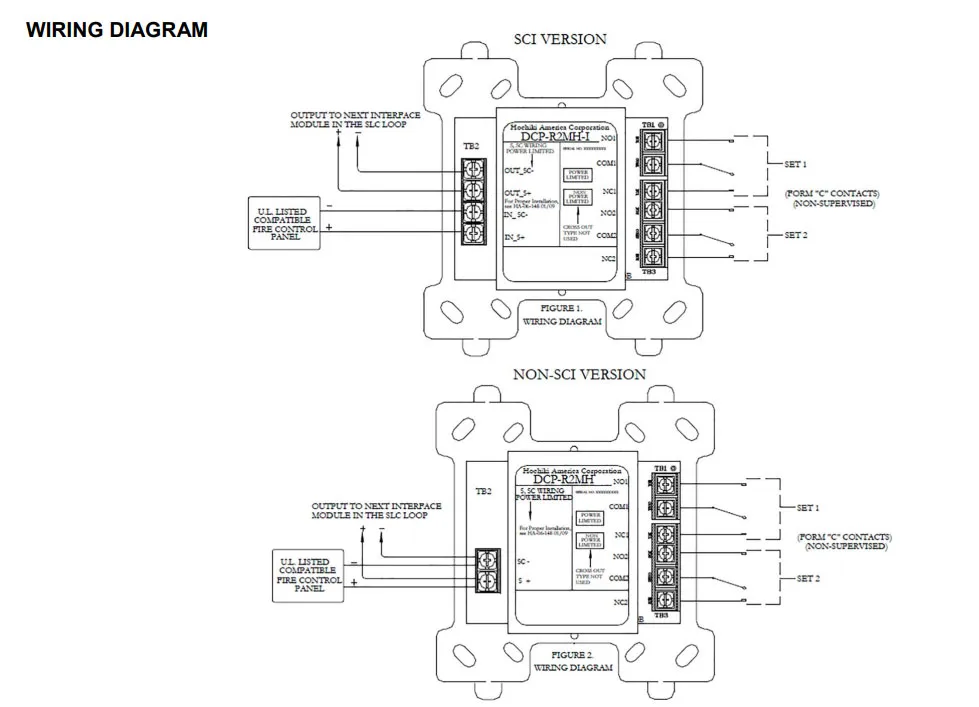

4. Hướng dẫn sơ đồ đấu nối cơ bản

Module DCP-R2ML có các khối cầu đấu rõ ràng để đấu dây tín hiệu và tiếp điểm:

1.Đường truyền Loop tín hiệu (SLC):

• Chân S (+) và SC (-): Đấu nối vào đường dây loop tín hiệu từ tủ trung tâm hoặc từ thiết bị trước truyền tới.

2.Cụm tiếp điểm Rơ-le số 1:

• COM1 & NO1: Cặp tiếp điểm thường hở (tiếp điểm sẽ đóng lại khi có lệnh kích hoạt).
• COM1 & NC1: Cặp tiếp điểm thường đóng (tiếp điểm sẽ mở ngắt mạch khi kích hoạt).

3.Cụm tiếp điểm Rơ-le số 2:

• COM2, NO2, NC2: Cấu hình tương tự rơ-le 1 và hoạt động độc lập.

Lưu ý: Tiếp điểm Form C của DCP-R2ML là tiếp điểm khô (Dry Contact). Khi điều khiển các thiết bị có tải dòng lớn hơn công suất tiếp điểm (như động cơ quạt hút khói công suất lớn, máy bơm, tủ điện tổng), cần đấu nối tiếp điểm qua một Rơ-le trung gian hoặc Khởi động từ (Contactor) thích hợp.

Xem thêm một số module địa chỉ Hochiki khác:

• Module địa chỉ Hochiki DCP-CZM
• Module địa chỉ Hochiki DCP-DIMM

5. Ứng dụng thực tế trong hệ thống PCCC

• Điều khiển thang máy: Hạ thang máy khẩn cấp về tầng trệt hoặc tầng chỉ định và mở cửa thoát hiểm khi xảy ra cháy.
• Hệ thống thông gió & hút khói (HVAC): Đóng van chặn lửa (Fire Damper), ngắt quạt cấp gió tươi và kích hoạt quạt hút khói hành lang, quạt tăng áp buồng thang.
• Kiểm soát cửa & lối thoát nạn: Ngắt nguồn khóa từ cửa thoát hiểm (Access Control), nhả chốt cửa ngăn cháy để cô lập vùng khói.
• Ngắt điện tiêu thụ: Cắt nguồn điện tại các tủ điện phân phối tầng bị sự cố nhằm tránh rò rỉ điện hoặc chập cháy lan rộng.
• Kích hoạt xả khí & chữa cháy: Cung cấp tiếp điểm liên động cho hệ thống chữa cháy khí FM-200, Novec 1230, CO2, bọt Foam.
