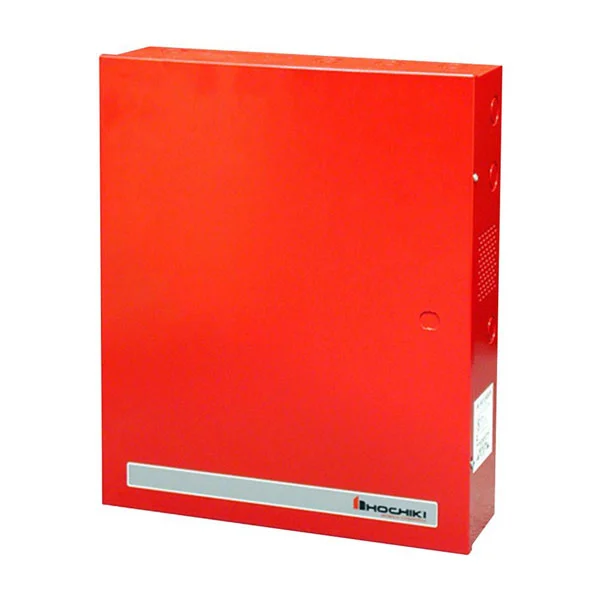

Bộ nguồn phụ Hochiki FN-600X-R/220V (24VDC 6A)

Bộ nguồn phụ Hochiki FN-600X-R/220V là thiết bị nguồn phụ mở rộng chuyên dụng trong hệ thống báo cháy (đặc biệt là dòng tủ FireNET Hochiki America). Thiết bị biến đổi điện áp đầu vào 220VAC thành ngõ ra 24VDC định mức 6A liên tục, được lọc nhiễu và cân bằng điện tử. FN-600X-R/220V tích hợp sẵn mạch sạc ắc quy tự động, cơ chế chuyển mạch không sụt áp khi mất lưới điện và hệ thống tiếp điểm rơ-le Form “C” giám sát lỗi nguồn/ắc quy về tủ trung tâm.

1. Giới thiệu tổng quan về Hochiki FN-600X-R/220V

Hochiki FN-600X-R/220V thuộc dòng thiết bị nguồn phụ mở rộng cao cấp của hãng Hochiki America, được thiết kế chuyên biệt để đồng bộ với dòng tủ báo cháy địa chỉ FireNET™ và các hệ thống báo cháy quy chuẩn công nghiệp.

Thiết bị chuyển đổi nguồn điện lưới xoay chiều 220VAC 50/60Hz thành nguồn một chiều 24VDC với dòng ra tối đa lên đến 6A. Toàn bộ bo mạch và khoang ắc quy được đặt gọn gàng trong vỏ tủ thép sơn tĩnh điện màu đỏ đặc trưng của ngành PCCC (hậu tố “-R” biểu thị vỏ tủ Red Enclosure), có khóa bảo vệ chống can thiệp trái phép.

2. Thông số kỹ thuật chi tiết

3. Các tính năng kỹ thuật nổi bật

Cung cấp công suất mạnh mẽ 6A – Cân đối điện áp đường dây

Với dòng tải ngõ ra định mức lên tới 6A, FN-600X-R cho phép cấp nguồn đồng thời cho hàng chục chuông còi báo cháy công suất lớn, hệ thống đầu báo khói tia chiếu Beam (Hochiki SPC-24, SRA-24), thiết bị giữ cửa từ hoặc cấp nguồn cho các ngõ ra điều khiển module SOM, SOM-AI, SOM-R. Nhờ khả năng lọc phẳng và cân bằng điện tử, điện áp cấp ra triệt tiêu hoàn toàn xung nhiễu AC, bảo vệ tối đa các linh kiện vi mạch điện tử.

Cơ chế cấp nguồn dự phòng thông minh không độ trễ

Bộ nguồn tích hợp sẵn mạch sạc xung ổn dòng 0.7A chuyên dụng cho bình ắc quy 24V (2 x 12V/7Ah). Khi có điện lưới 220VAC, thiết bị vừa cấp nguồn cho tải vừa sạc bù cho ắc quy. Khi điện lưới 220VAC gặp sự cố cắt điện, mạch relay tự động chuyển sang khai thác dòng từ bình ắc quy ngay tức khắc mà không làm sụt áp ngõ ra (Zero drop), ngăn chặn hiện tượng khởi động lại hay kích hoạt báo lỗi ảo của hệ thống.

Tích hợp tiếp điểm Form “C” giám sát đa trạng thái

FN-600X-R được trang bị hệ thống ngõ ra rơ-le tiếp điểm khô (Form “C” dry contacts) cho phép kết nối trực tiếp về các module giám sát (như DCP-FRCME-4, DCP-CZ) để báo về tủ trung tâm:

• Lỗi nguồn AC (AC Fail): Cảnh báo khi mất điện lưới hoặc điện áp sụt dưới mức an toàn.
• Lỗi ắc quy yếu (Low Battery): Báo động khi dung lượng bình ắc quy dự phòng xuống thấp.
• Mất kết nối ắc quy (Battery Presence): Báo lỗi khi hở mạch, đứt dây cực hoặc chưa gắn ắc quy.

An toàn tuyệt đối với cơ chế bảo vệ quá tải nhiệt và ngắn mạch

Nếu các đường dây cấp cho còi đèn ngoài công trường xảy ra chập cháy (ngắn mạch) hoặc tải quá dòng thiết kế, bộ nguồn sẽ tự động ngắt điện áp để bảo vệ phần cứng máy biến áp và bo mạch. Khi sự cố ngắn mạch được khắc phục, hệ thống tự động phục hồi cấp điện trở lại bình thường.
