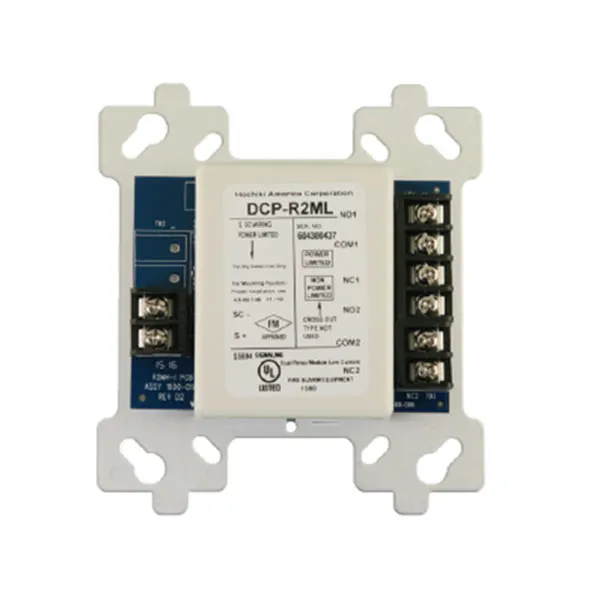

Module địa chỉ Hochiki DCP-R2ML-I Có cách li điều khiển 02 ngõ ra NO NC

Module địa chỉ Hochiki DCP-R2ML-I Có cách li điều khiển 02 ngõ ra NO NC

1 ₫

Mã sản phẩm: DCP-R2ML-I
Nguồn cấp: 25.3 – 39V DC
Dòng tiêu thụ: 350μA – 405μA
Số lượng thiết bị cài đặt: 127 thiết bị/01 loop
Nhiệt độ hoạt động: 0°C – 49°C
Độ ẩm: 90% không ngưng tụ

Danh mục: Báo cháy địa chỉ Hochiki, Module điều khiển Thẻ: báo giá DCP-R2ML-I, module 2 relay Form C Hochiki, module cách ly Hochiki DCP-R2ML-I, module điều khiển NO NC Hochiki, mua module Hochiki chính hãng Hải Phòng., sơ đồ đấu nối DCP-R2ML-I, Thiết bị báo cháy địa chỉ Hochiki Thương hiệu: Hochiki

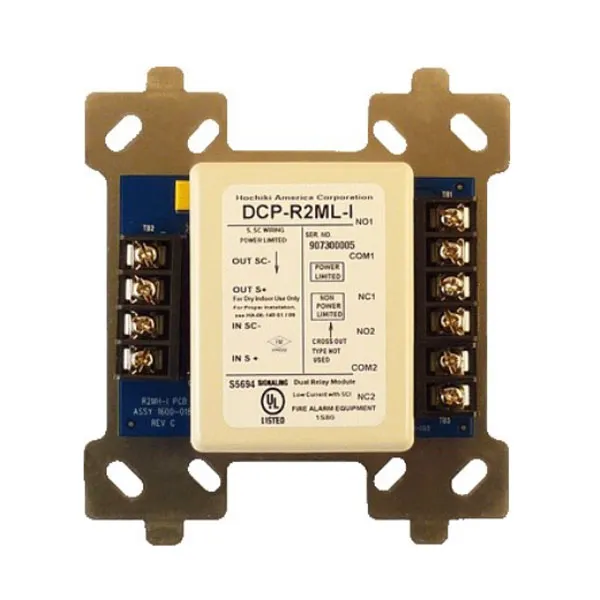

Tổng quan về Hochiki DCP-R2ML-I

Module địa chỉ Hochiki DCP-R2ML-I là module rơ-le kép thông minh thuộc hệ thống báo cháy địa chỉ giao thức kỹ thuật số DCP (Digital Communication Protocol) của Hochiki (Mỹ). Thiết bị cung cấp 02 ngõ ra rơ-le tiếp điểm khô Form C (NO/NC) điều khiển độc lập chỉ với 01 địa chỉ SLC duy nhất, đồng thời tích hợp sẵn mạch cách ly sự cố ngắn mạch (Short Circuit Isolator – SCI). DCP-R2ML-I chuyên dùng để điều khiển liên động các hệ thống cơ điện (HVAC, hút khói, thang máy, cửa ngăn cháy, chuông/còi) mà không cần cấp nguồn phụ 24VDC riêng biệt.

1. Giới thiệu Module địa chỉ Hochiki DCP-R2ML-I

Trong các hệ thống phòng cháy chữa cháy quy mô từ vừa đến lớn, việc liên động điều khiển các hệ thống kỹ thuật của tòa nhà khi có biến cố hỏa hoạn đóng vai trò quyết định đến an toàn sinh mạng. Module địa chỉ Hochiki DCP-R2ML-I là giải pháp điều khiển tiên tiến được sản xuất bởi Hochiki America, kế thừa độ bền bỉ và tính chính xác cao.

Điểm đắt giá của phiên bản DCP-R2ML-I (hậu tố -I đại diện cho Isolator) chính là việc tích hợp sẵn cách ly sự cố đường truyền. Khi xảy ra chạm chập hoặc ngắn mạch trên loop SLC, module sẽ tự động cô lập điểm lỗi, giữ cho toàn bộ các thiết bị còn lại trên đường loop duy trì hoạt động thông suốt.

2. Thông số kỹ thuật chi tiết của Hochiki DCP-R2ML-I

Tất cả các thông số dưới đây đều được trích xuất trực tiếp từ tài liệu kỹ thuật (Datasheet) chính thức của hãng:

Thông số kỹ thuật	Chi tiết kỹ thuật
Mã sản phẩm	DCP-R2ML-I
Hãng sản xuất	Hochiki (Mỹ / Nhật Bản)
Giao thức truyền thông	DCP (Digital Communication Protocol)
Điện áp hoạt động trên Loop SLC	25.3 – 39.0 VDC
Dòng tiêu thụ ở trạng thái giám sát	~ 350 µA
Dòng tiêu thụ khi kích hoạt (Active)	~ 405 µA
Cấu trúc ngõ ra (Relay Outputs)	02 ngõ ra rơ-le độc lập kiểu Form C (NO / C / NC)
Định mức tiếp điểm rơ-le (Contact Rating)	2.0A @ 30 VDC / 0.5A @ 120 VAC (Tải thuần trở)
Công nghệ rơ-le	Rơ-le chốt cơ học (Mechanically Latching Relays)
Nguồn phụ yêu cầu	Không cần (Lấy tín hiệu và kích hoạt trực tiếp từ đường loop)
Tính năng cách ly	Tích hợp mạch cách ly ngắn mạch Loop (SCI)
Đèn LED chỉ thị trạng thái	LED 2 màu (Xanh/Đỏ) điều khiển bằng phần mềm tủ
Số lượng tối đa trên Loop	Lên đến 127 thiết bị / Loop
Nhiệt độ làm việc	0°C đến 49°C (32°F đến 120°F)
Độ ẩm hoạt động	Tối đa 90% RH (Không ngưng tụ)
Tiêu chuẩn kiểm định	UL 864, FM Approved, CSFM Listed

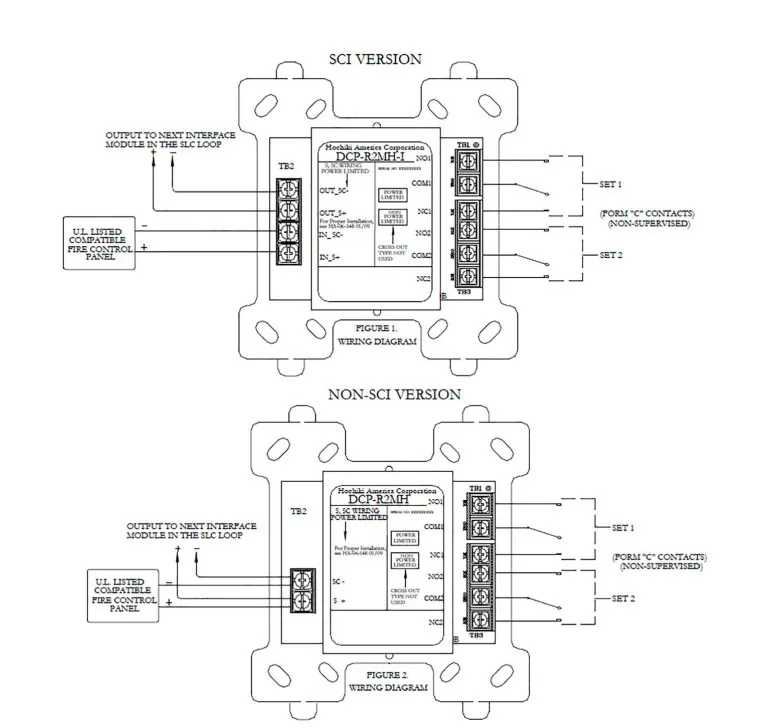

Sơ đồ đấu nối Module địa chỉ Hochiki DCP-R2ML-I Có cách li điều khiển 02 ngõ ra NO NC

3. Các đặc điểm và tính năng vượt trội

3.1. Tiết kiệm địa chỉ Loop – Điều khiển 2 ngõ ra độc lập

Thông thường, để điều khiển 2 lệnh khác nhau, kỹ sư phải sử dụng 2 module riêng biệt tốn 2 địa chỉ. Với DCP-R2ML-I, chỉ cần 1 địa chỉ SLC duy nhất trên tủ trung tâm (như dòng FireNET, FireNET L@titude), bạn đã có thể lập trình độc lập từng rơ-le với các kịch bản, vùng kích hoạt (Zone/Group) và thời gian trễ (Delay) hoàn toàn khác nhau.

3.2. Tích hợp mạch cách ly ngắn mạch (Short Circuit Isolator – SCI)

Khác với dòng module thông thường (DCP-R2ML không có đuôi -I), module DCP-R2ML-I loại bỏ nhu cầu phải lắp thêm module cách ly phụ trợ. Nếu đoạn cáp tín hiệu đi đến module gặp sự cố ngắn mạch, bộ cách ly tích hợp sẽ kích hoạt ngay tức khắc, bảo vệ đường loop không bị sập nguồn hay mất toàn bộ hệ thống.

3.3. Rơ-le chốt cơ học không cần nguồn phụ 24VDC

Module sử dụng loại rơ-le chốt từ tính (mechanically latching). Đặc tính kỹ thuật này giúp thiết bị:

Không tiêu tốn điện năng phụ trợ để duy trì trạng thái đóng/ngắt.

Không cần kéo thêm dây nguồn phụ 24V từ tủ hoặc tủ nguồn phụ, tiết kiệm tối đa chi phí dây dẫn và nhân công thi công.

Duy trì chắc chắn trạng thái tiếp điểm ngay cả trong các kịch bản khẩn cấp.

3.4. Cài đặt địa chỉ điện tử linh hoạt

Không sử dụng công tắc gạt Dip-switch hay núm xoay cơ học dễ bị oxy hóa hay thao tác nhầm, địa chỉ của DCP-R2ML-I được nạp bằng thiết bị cài đặt địa chỉ cầm tay Hochiki TCH-B100 / TCH-B200, lưu trữ bằng bộ nhớ EEPROM an toàn và bền bỉ.

4. Ứng dụng thực tế của Module DCP-R2ML-I trong liên động PCCC

Nhờ 2 tiếp điểm khô Form C linh hoạt, DCP-R2ML-I là “mắt xích” chỉ huy quan trọng trong hệ thống cơ điện PCCC:
Hệ thống thông gió & hút khói sự cố: Kích hoạt quạt tăng áp cầu thang, quạt hút khói hành lang, đóng van chặn lửa (Fire Damper).
Hệ thống thang máy: Kích hoạt tín hiệu đưa thang máy về tầng lánh nạn hoặc tầng trệt (Elevator Recall), khóa thang không cho người vào trong sự cố cháy.
Cửa ngăn cháy và kiểm soát ra vào (Access Control): Mở chốt cửa thoát hiểm tự động, ngắt điện khóa từ nam châm để thoát nạn an toàn.
Hệ thống điều hòa không khí (HVAC): Cắt nguồn hệ thống điều hòa trung tâm nhằm ngăn khói và khí độc lan truyền sang các phân khu khác.
Báo động ngoại vi: Kích hoạt chuông, còi, đèn chớp xả khí hoặc truyền tín hiệu giám sát về hệ thống BMS tòa nhà.

Xem thêm một số module địa chỉ Hochiki khác:

Câu hỏi thường gặp về Hochiki DCP-R2ML-I

Q1: Ký hiệu chữ “-I” trong mã DCP-R2ML-I có ý nghĩa gì?

Trả lời: Ký hiệu “-I” nghĩa là sản phẩm đã được tích hợp sẵn bộ cách ly ngắn mạch (Short Circuit Isolator). Phiên bản không có chữ “-I” (DCP-R2ML) không có tính năng này.

Q2: Module DCP-R2ML-I và DCP-R2MH-I khác nhau ở điểm nào?

Trả lời: Sự khác biệt chính là công suất chịu tải của tiếp điểm rơ-le. Dòng R2ML-I (Low) chịu tải 2A @ 30VDC, trong khi dòng R2MH-I (High) chịu tải lên tới 8A @ 30VDC.

Q3: Cài đặt địa chỉ cho module DCP-R2ML-I như thế nào?

Trả lời: Địa chỉ module được cài đặt bằng thiết bị lập trình địa chỉ cầm tay Hochiki chuyên dụng (TCH-B100 hoặc TCH-B200) thông qua giắc cắm trên bo mạch.
