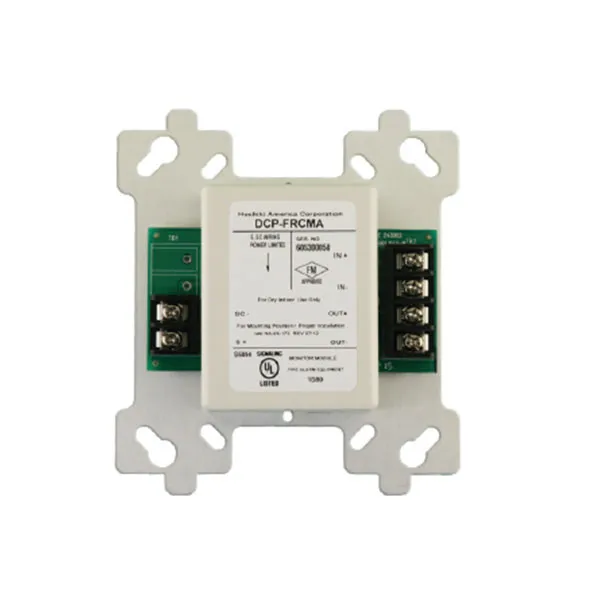

Module địa chỉ Hochiki DCP-FRCMA giám sát đầu vào NO NC
1 ₫

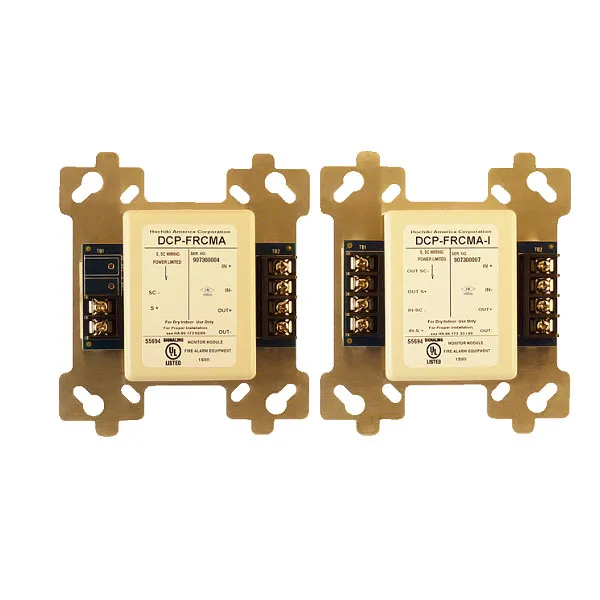

Mã sản phẩm: DCP-FRCMA (phiên bản tiêu chuẩn) / DCP-FRCMA-I (tích hợp mạch cách ly SCI)
Thương hiệu / Xuất xứ: Hochiki (USA)
Điện áp hoạt động trên Loop: (S-SC) 25.3 – 39 VDC
Dòng tiêu thụ ở chế độ giám sát: (Standby) ~630 µA (Typical)
Dòng tiêu thụ khi có báo động (Alarm): 6.3 mA
Dung lượng địa chỉ trên Loop: Tối đa 127 thiết bị / 1 Loop DCP
Tổng Quan Module Địa Chỉ Hochiki DCP-FRCMA Giám Sát Đầu Vào NO/NC
Module địa chỉ Hochiki DCP-FRCMA là thiết bị giám sát đầu vào tiếp điểm khô (Fast Response Contact Module) thuộc phân khúc báo cháy địa chỉ Hochiki thông minh tiêu chuẩn UL của Hochiki (Mỹ). Thiết bị có nhiệm vụ chuyển đổi trạng thái đóng/mở cơ học từ các hệ thống liên động (công tắc dòng chảy, van giám sát, tủ bơm, quạt tăng áp) thành tín hiệu địa chỉ số về trung tâm báo cháy FireNET.
1. Module Hochiki DCP-FRCMA là gì? Cơ chế hoạt động
Hochiki DCP-FRCMA được thiết kế để giám sát 1 ngõ vào tiếp điểm thường hở (NO) hoặc thường đóng (NC). Khi thiết bị ngoại vi thay đổi trạng thái (chuyển mạch, ngắt mạch, tác động dòng nước), DCP-FRCMA ngay lập tức phản hồi và truyền thông số chi tiết qua đường tín hiệu SLC (Signaling Line Circuit) về tủ trung tâm.
- Giao thức truyền thông DCP (Digital Communication Protocol): Truyền dữ liệu số hoá tốc độ cao, khả năng chống nhiễu vượt trội và báo lỗi chính xác theo từng địa chỉ vật lý.
- Không cần nguồn phụ 24VDC: Lấy nguồn trực tiếp từ đường loop SLC, giúp tối ưu chi phí cáp và đơn giản hóa việc đi dây.
- Lập trình linh hoạt: Cài đặt địa chỉ mềm qua thiết bị cài đặt địa chỉ cầm tay (TCH-B100/TCH-B200) lưu trong bộ nhớ EEPROM bền vững, không dùng công tắc gạt Dip-switch cơ học.
2. Thông số kỹ thuật chi tiết Hochiki DCP-FRCMA
| Tiêu chí | Thông số kỹ thuật |
| Mã sản phẩm | DCP-FRCMA (phiên bản tiêu chuẩn) / DCP-FRCMA-I (tích hợp mạch cách ly SCI) |
| Thương hiệu / Xuất xứ | Hochiki (USA) |
| Điện áp hoạt động trên Loop (S-SC) | 25.3 – 39 VDC |
| Dòng tiêu thụ ở chế độ giám sát (Standby) | ~630 µA (Typical) |
| Dòng tiêu thụ khi có báo động (Alarm) | 6.3 mA |
| Dung lượng địa chỉ trên Loop | Tối đa 127 thiết bị / 1 Loop DCP |
| Kiểu đấu nối giám sát ngõ vào | Class A (Style D) hoặc Class B (Style B) |
| Điện trở cuối tuyến (EOLR) | 10kΩ (đối với cấu hình Class B) |
| Đèn LED hiển thị trạng thái | LED 2 màu (Bình thường nháy xanh, Báo động đỏ, Lỗi/Cách ly vàng) |
| Nhiệt độ hoạt động | 0°C đến 49°C (32°F ~ 120°F) |
| Độ ẩm chịu đựng | Tối đa 90% RH (không ngưng tụ) |
| Kích thước & Lắp đặt | 4.2″W x 4.7″H x 1.4″D, gắn vừa đế hộp điện tiêu chuẩn 4 inch |
| Tiêu chuẩn kiểm định | UL 864 phiên bản mới nhất, CSFM, FM Approved |
3. Các ứng dụng thực tế trong hệ thống PCCC
Module DCP-FRCMA đóng vai trò là “cầu nối” tiếp nhận tín hiệu từ các hệ thống liên động vào tủ báo cháy địa chỉ:
- Giám sát hệ thống chữa cháy Sprinkler: Kết nối công tắc dòng chảy (Waterflow Switch) để báo vị trí nhánh ống đang phun nước, giám sát trạng thái đóng/mở của van cổng kèm công tắc hành trình (OS&Y Valve Switch).
- Giám sát thiết bị chữa cháy khí & máy bơm: Giám sát công tắc áp lực (Pressure Switch), tín hiệu trạng thái chạy/lỗi của bơm chữa cháy, máy phát điện khẩn cấp.
- Hệ thống thông gió & kiểm soát khói: Giám sát tiếp điểm van chặn lửa (Fire Damper), quạt tạo áp cầu thang thoát hiểm, quạt hút khói tầng hầm.
- Tích hợp nút ấn báo cháy khẩn cấp: Chuyển đổi nút báo cháy cơ tiếp điểm thường thành nút ấn có địa chỉ trên loop.
Công ty TNHH Thiết bị PCCC Bình An chuyên cung cấp Module địa chỉ Hochiki DCP-FRCMA và thiết bị hệ thống báo cháy địa chỉ Hochiki chính hãng trên toàn quốc.
Chi tiết xin liên hệ:
CÔNG TY TNHH THIẾT BỊ PCCC BÌNH AN
Km 92 Quốc lộ 5, Phường Hồng Bàng, TP. Hải Phòng
Điện thoại/ZALO: 0862.119.114 hoặc 039 362 8279
Fanpage: www.facebook.com/congtypcccbinhan/
Email: tbpcbinhan@gmail.com
Website: https://pcccbinhan.com.vn
| Cân nặng | 200 g |
|---|
